Zer jakin beharko zenuke Elektronikarako ontzi termoplastiko antiestatikoei buruz? - Albisteak - Zhongshan Shunxin Packaging Material Co., Ltd.

Elektrizitate estatikoa kezka praktikoa da elektronikaren fabrikazioan, osagai sentikorrak karga elektrostatikoen eraginpean egon daitezkeelako biltegiratze, manipulazio, muntaketa, ikuskapen eta garraioan. Ontziak, beraz, produktuak fisikoki bereizi baino gehiago egin behar ditu. Era berean, portaera elektrostatiko kontrolatua eman behar du, aplikazioak eskatzen dituen dimentsio-, mekaniko- eta garbitasun-ezaugarriak mantenduz. PP, PET, PS eta beste plastiko egoki batzuekin egindako erretiluak termoformatuak osagai indibidualen, zirkuitu plaken, konektoreen, sentsoreen, pieza optoelektronikoen eta industria-multzo elektronikoen inguruan konfigura daitezke. Materialak, gainazaleko erresistentzia sorta, barrunbearen geometria, hormaren lodiera, kolorea, gainazaleko tratamendua eta pilaketa-egiturak eragin dezakete amaitutako ontziaren funtzionamenduan. Ondo diseinatutako batEnbalaje termoplastiko antiestatikoakosagaien eta manipulazio-ingurunearekin hasten da, gero materialaren hautaketa barrunbeen diseinuarekin eta produkzio-kontrolekin lotzen du. Formatu handiko termokonformazioak, gainera, tamaina handiko osagaietarako edo pieza anitzeko sistemetarako bilgarriak garatzea ahalbidetzen du soluzioa erretilu estandar txikietara mugatu beharrean.

Aurkibidea

Egin klik beheko edozein ataletan zuzenean arakatu nahi duzun gaira joateko.

01. Zer kontrolatu behar du ESD paketeak?
02. Zein termoplastiko egokitzen dira ESD aplikazio desberdinetara?
03. Nola zehaztu behar da gainazaleko erresistentzia?
04. Nola diseinatu behar da ESD erretilu bat?
05. Zergatik da erabilgarria termokonformazioa erretilu elektronikoetarako?
06. Non erabiltzen dira normalean ESD erretiluak?
07. Nola funtzionatzen dute garbitasuna eta produktuen babesa elkarrekin?
08. Zer informazio behar da pertsonalizatutako garapenerako?
09. Zer egiaztatu behar da bidali aurretik?
10. Maiz egiten diren galderak

Zer kontrolatu behar du ESD paketeak?

Elektronika bilketa osagai baten inguruko manipulazio sistemaren parte gisa balio du. Osagai hori gertaera elektrostatikoekiko sentikorra denean, erretiluak antolakuntza fisikoaz gain aurreikus daitekeen portaera elektrikoa eman behar du. Horregatik, ESD ontziak material neurgarrien eta gainazaleko ezaugarrien bidez zehaztu behar dira, itxuraren bidez bakarrik baino.

Karga estatikoa material ezberdinen arteko kontaktu eta bereizketaren, manipulazioan zehar mugimenduaren, marruskaduraren eta ohiko manufaktura-jardueraren bidez garatu daiteke. Osagai sentikor bat etapa asko igaro daitezke azken muntaia baino lehen, beraz, ontzia hainbat aldiz ireki, transferitu, pilatu eta berrerabili daiteke. Etapa bakoitzak kontrolatu gabeko baldintza elektrostatikoetarako aukerak sortzen ditu ontziratzea behar bezala diseinatu ez bada.

Ontziaren egiturak produktuaren mugimenduan ere eragiten du. Barrunbe espezifikoak dituen erretilu batek osagai indibidualak bereizita eduki ditzake eta ondoko piezen arteko alferrikako kontaktua murrizten du. Konektoreetarako, sentsoreetarako, PCBekin erlazionatutako osagaietarako eta beste zehaztasun-produktu batzuetarako, kokapen kontrolatuak eskuzko eta produkzio-lerroen manipulazioa ordenatuagoa izan dezake.

Portaera elektrostatikoa

Materialak gainazaleko erresistentzia-ezaugarri bat eman behar du aurreikusitako ESD babesteko estrategiarako egokia. Produktu eta manipulazio-ingurune ezberdinek propietate elektriko desberdinak eska ditzakete.

Babes Mekanikoa

Erretiluak fisikoki eutsi behar dio piezari eta nahi ez diren mugimenduak, kontaktuak eta inpaktuak murriztu behar ditu ohiko biltegiratze, transferentzia eta garraio eragiketetan.

Dimentsio-antolaketa

Produktu espezifikoen barrunbeek osagaiak leku kontrolatuetan mantentzen dituzte eta karga, deskarga, ikuskapen eta produkzio-lerroen transferentzia aurreikusgarriagoa egin dezakete.

Manipulazioaren bateragarritasuna

Erretilua benetako prozesuaren inguruan diseinatu behar da, eskuz manipulatzea, mugimendu automatizatua, pilatzea, habiaratzea, aldi baterako biltegiratzea eta linearen alboko fakturazioa barne.

Ontzi elektroniko eraginkorrak kontrol elektrostatikoa eta antolaketa fisikoa konbinatzen ditu. Funtzio bat ere ez da ezaugarri isolatu gisa tratatu behar.

Garrantzitsua da ulertzea ere osagai elektroniko guztiek ez dutela sentsibilitate edo manipulazio baldintza bera. Erdieroaleen paketeak, konektoreak, sentsoreak, modulu optikoak eta muntatutako zirkuitu plakak pisuan, forman, agerian dauden gainazaletan eta prozesu-ingurunean desberdinak izan daitezke. Ontziak, beraz, benetako produktuaren inguruan garatu behar dira, erretilu egitura unibertsal batean oinarritu beharrean.

Definitutako ESD portaera:ezaugarri elektrikoak osagaien eta prozesuen eskakizunen arabera zehaztu behar dira.
Kokapen egonkorra:barrunbe indibidualak manipulazioan nahi ez diren mugimenduak muga ditzakete.
Egitura egokia:hormaren lodiera, sakonera eta geometria produktu fisikoarekin bat etorri behar dute.
Prozesuaren bateragarritasuna:pilatzea, habia egitea, ikuskatzea eta lerroaren alboko manipulazioa hasieratik kontuan hartu behar dira.

Zein termoplastiko egokitzen dira ESD aplikazio desberdinetara?

Hautapen termoplastikoak portaera elektrikoa baino gehiago eragiten du. Zurruntasuna, talkaren erresistentzia, malgutasuna, gardentasuna, tenperaturaren portaera, itxura eta konformazio ezaugarriak ere zehazten ditu. Erretilu elektronikoetarako, propietate hauek elkarrekin kontuan hartu behar dira, ezaugarri desiragarri bat eskaintzen duen material batek beste eremu batean mugak sor ditzakeelako.

Errepikatu manipulaziorako PP

PP erabilgarria da erretilu batek malgutasun nekearen erresistentzia, erorketa erresistentzia eta tenperatura erresistentzia konbinazioa behar duenean. Ezaugarri hauek garrantzitsuak dira erretilua behin eta berriz kargatu, transferitu, pilatu edo produkzio-eremu batera itzul daitekeen aplikazioetan.

SMT inguruneek maiz manipulatzea eta prozesu faseen arteko mugimendu antolatua izan dezakete. PPn oinarritutako egitura bat kontsidera daiteke, non ontziek behin eta berriz erabilera onartu behar duten, definitutako ezaugarri elektrostatikoak mantenduz.

Gardentasun eta Zurruntasunerako PET

PET-ek gardentasun handia eta gogortasun ona eskaintzen ditu, osagaien ikuskapena eta produktuaren ikusgarritasuna garrantzitsuak diren lekuetan erabilgarria da. Erretilu garden batek operadoreek osagaien antolamendua identifikatzea erraztu dezakete elementu bakoitza bere posiziotik kendu gabe.

Ikusgarritasunak ikuskapenera zuzendutako lan-fluxuak ere onartzen ditu. Paketatze-kontzeptuak operadoreei produktua zuzenean ikusteko aukera ematen dienean, erretiluak antolakuntza eman dezake osagaiaren ikuspegi argia mantenduz.

PS Erretilu Egitura Orokorretarako

PS hauskorra da eta PET baino gardentasun apur bat txikiagoa du. Hala ere, erabilera orokorreko osagai elektronikoen fakturazio-erretiluetarako kontuan har daiteke, non egitura orokorra eta manipulazio-ingurunea bere ezaugarriekin bateragarriak diren.

Aukera zuzena ez da materialaren izen batean soilik oinarritu behar. Benetako osagaien pisuak, barrunbearen dimentsioak, espero den eragina, tenperatura-baldintzek, gardentasun-eskakizunak eta aurreikusitako manipulazio-maiztasunak eragina dute hautatzean.

Materiala	Ezaugarri nagusiak	Aplikazio tipikoak	Funtsezko hautaketa-gogoetak
PP	Nekearen malgutasun erresistentzia ona, erorketa erresistentzia eta tenperatura erresistentzia.	SMT manipulatzeko erretiluak, fakturazio erretiluak eta ontzi elektroniko berrerabilgarriak.	Behin eta berriz manipulatzea, inpaktuaren esposizioa, tenperatura-baldintzak eta egitura-malgutasuna.
PET	Gardentasun handia eta gogortasun ona.	Ikuskatzeko erretiluak eta bilgarriak osagaien ikusgarritasuna garrantzitsua den.	Gardentasuna, zurruntasuna, itxura eta beharrezko barrunbe-egitura.
PS	Hauskorra samarra, gardentasun apur bat baxuagoarekin.	Osagai elektroniko orokorrak manipulatzeko eta fakturatzeko erretiluak.	Egitura-baldintza orokorrak eta manipulazio-baldintza.
Beste termoplastiko egokiak	Produktu eta prozesuko eskakizun zehatzen arabera hautatuta.	Paketatze elektroniko pertsonalizatu espezializatuak.	Beharrezko ezaugarri elektrikoak, mekanikoak, ingurumena eta itxura.

Praktikan, errendimendu elektrikoa errendimendu mekanikoarekin lotuta egon behar da. Erretilu batek nahi den erresistentzia-tartea izan dezake, baina oraindik ez da egokia produkturako, bere forma, malgutasuna edo tenperaturaren portaera ez badatoz bat manipulazio-ingurunearekin.

Materiala aukeratzeko printzipioaAukeratu plastikoa ezaugarri elektrikoak, osagaien geometria, karga mekanikoa, gardentasuna, tenperatura-esposizioa eta ekoizpen-baldintzak batera ebaluatuz.

Nola zehaztu behar da gainazaleko erresistentzia?

Gainazaleko erresistentzia ESD ontzien parametro tekniko nagusietako bat da, bilgarriaren materialaren portaera elektrikoa deskribatzeko modu neurgarria eskaintzen duelako. Helburu-barrutia osagaiaren ESD eskakizunen eta inguruko manipulazio-ingurunearen arabera hautatu behar da.

Paketatze-programa pertsonalizatu batek 1,0×10⁴Ω-tik 1,0×10¹¹Ω arteko gainazaleko erresistentzia zehaztu dezake. Barruti horrek kontrol elektrostatikoko hainbat eskakizun estaltzen ditu, baina sorta zabal bat egoteak ez du esan nahi balio bat automatikoki egokia denik aplikazio bakoitzerako.

Fabrikazio elektronikoko ingurune desberdinek baldintza desberdinak izan ditzakete karga kontrolatzeko, materialak maneiatzeko eta prozesuen integraziorako. Osagaien fakturazio orokorrerako erabiltzen den erretilu batek ikuskapen sentikorra, manipulazio automatizatua edo egitura eroaleak dituzten osagaiak biltzeko erabiltzen den erretilu baten zehaztapen desberdina izan dezake.

Hasi osagaien eskakizunarekin

Lehen galdera izan behar da osagaiak eta manipulazio-prozesuak ESD-kontrolaren zein maila eskatzen duen. Ondoren, ontziaren zehaztapena baldintza horren inguruan garatu beharko litzateke balio elektriko bat hautatu beharrean normalean erabiltzen delako.

Demagun paketeen sistema osoa

Erretilua ontziratzeko inguruneko elementu bat baino ez da. Kanpoko kartoiak, kuxin materialak, bereizleak, lan-azalak, manipulazio-ekipoak eta ontziratzeko beste osagai batzuk ere eragina izan dezakete produktuaren inguruko baldintza elektrostatikoetan.

Horrek sistema-mailako pentsamendua garrantzitsua egiten du. Erresistentzia-ezaugarri kontrolatua duen erretilu bat, oraindik ere, inguruko materialen eta ekipoen portaera elektrikoa aitortzen duen manipulazio-prozesu batean integratu beharko litzateke.

Lotu Erresistentzia Geometriarekin

Zehaztapen elektrikoek ez lukete ingeniariek babes fisikoa alde batera utzi behar. Barrunbearen sakonerak, hormaren tarteak eta kokapen-egiturak osagaia babestu behar dute, beharrezkoa den funtzio elektrostatikoa mantenduz.

Definitu behar den erresistentzia-tartea:konektatu xede-balioa benetako ESD babes-eskakizunarekin.
Mantendu osagaia posizio kontrolatuan:erabili barrunbeak eta behar den lekuan kokatzeko ezaugarriak.
Berrikusi manipulazio-ingurune osoa:kontuan hartu erretiluarekin elkarreragiten duten gainerako materialak eta ekipoak.
Egiaztatu amaitutako produktua:erresistentzia-probarako ekipo egokiak erabiltzea zehaztutako ezaugarri elektrikoak betetzen direla egiaztatzeko.

Zehaztapen neurgarri batek ontzien diseinatzaileen, osagaien fabrikatzaileen eta ekoizpen taldeen arteko komunikazioa errazten du. Erretilu bat "antiestatiko" gisa soilik deskribatu beharrean, proiektuak aurreikusitako erresistentzia-tartea eta hori lortzeko behar den material eraikuntza identifikatu ditzake.

Nola diseinatu behar da ESD erretilu bat?

Kontrol elektrikoa diseinuaren arazoaren zati bat baino ez da. Erretilu elektroniko batek osagaiari segurtasunez eutsi behar dio, karga eta deskarga praktikoak ahalbidetu, manipulazio-ekipoak egokitu eta pilatzeko edo habia egiteko eskakizunekin bateragarria izan behar du.

1. Definitu produktuaren gutun-azala

Hasi osagaiaren neurri zehatzekin. Erregistratu luzera, zabalera, altuera, diametroa, irtenguneak, konektoreen kokapenak, gainazal sentikorrak eta erretiluarekin kontaktuan egon behar ez duten eremuak.

Muntaia elektroniko irregularretarako, diseinu-informazio erabilgarriak zeharkako hainbat dimentsio izan ditzake tamaina orokor bat baino. Hau bereziki garrantzitsua izan daiteke osagai irtenak dituzten konektore, sentsore eta PCB multzoetarako.

2. Eraiki barrunbea produktuaren inguruan

Barrunbe dedikatu batek pieza bakoitzaren posizioa kontrola dezake aldameneko osagaien arteko bereizketa sortzen duen bitartean. Barrunbearen geometriak atxikipena eta irisgarritasuna orekatu behar ditu. Gehiegizko kokapen solteak mugimendua ahalbidetu dezake, eta geometria murriztaileegiak karga eta deskarga zailak izan ditzake.

3. Kontuan hartu hormaren lodiera

Hormaren lodierak erretiluaren zurruntasunean, pisuan eta konformazioaren portaeran eragiten du. Barrunbe handiek eta egitura sakonek materialaren banaketa arretaz kontuan hartu behar dute termokonformazioan zehar. Lodiera, beraz, konformazio-norabidearekin eta azken erretiluaren geometriarekin batera ebaluatu behar da.

4. Gehitu pilaketa edo habia egiteko eginbideak

Erretilu elektroniko berrerabilgarriak askotan pilatu behar dira kargatzen direnean eta habiaratu behar dira hutsik daudenean. Ezaugarri hauek biltegiratze-konplexutasuna murrizten dute eta manipulazioaren eraginkortasuna hobetu dezakete, baina geometria diseinatu behar da, pilatutako erretiluak egonkor egon daitezen eta barrunbeek bata bestearekin oztopatu ez dezaten.

5. Babestu gainazal sentikorrak

Osagaiek ageriko karkasak, konektoreak, lenteak, pinak edo kontaktu kontrolatua behar duten gainazal akabatuak izan ditzakete. Hala badagokio, erretilua babes-txertaketarekin edo kuxin-funtzio hautatuekin konfigura daiteke, produktua alferrikako gainazaleko kontakturik gabe eusteko.

6. Manipulazio Automatizaturako Plana

Elektronika lantegiek eskuz mugi ditzakete erretiluak, gurdiekin, garraiatzaileekin edo manipulazio automatikoko ekipoekin. Erretiluaren egiturak bateragarria izan behar du aurreikusitako prozesuarekin, sarbide-puntuak, pilatzeko altuera, orientazioa eta karga-norabidea barne.

Geometria

Neurriak, barrunbeak, sakonera, tarteak, baoek eta erretiluaren perimetroa osagaiaren eta paketearen ingurunearekin bat etorri behar dute.

Zehaztapen elektrikoa

Beharrezko gainazaleko erresistentzia-tartea aplikazio zehatzerako eskatzen diren ESD ezaugarrien arabera definitu behar da.

Manipulazioa

Kargatzea, deskargatzea, pilatzea, habia egitea, ikuskatzea eta lerroaren alboko mugimendua kontuan hartu behar dira diseinuan.

Babesa

Kontaktu-eremuak, kuxin-ezaugarriak eta barrunbearen forma egokitu daitezke nahi ez diren mugimenduak eta kontaktu fisikoa murrizteko.

Erretiluen diseinu fidagarrienak, beraz, aplikazioaren espezifikoak dira. Ez dira barrunbe-eredu finko batean oinarritzen produktuak berak forma berezia edo manipulazio-eskakizun berezi bat duenean.

Zergatik da erabilgarria termokonformazioa erretilu elektronikoetarako?

Termokonformazioa bereziki erabilgarria da ontzi elektronikoak barrunbe pertsonalizatuak, gainazal handiak, ingerada kurbatuak edo erretilu dimentsio zabalak behar dituenean. Tresneriaren gainean berotutako xafla termoplastiko bat osa daiteke produktuaren egitura espezifikoa sortzeko, aplikazio bakoitza formatu estandar txiki batera behartu gabe.

Hau garrantzitsua da elektronikarako, osagaien ontziratzeak banakako pieza txikietatik hasi eta muntaketa handiagoetara eta pieza anitzeko sistemetara alda daitezkeelako. Baliteke erretilu batek barrunbe txikien sareta bat behar izatea, eta beste batek, berriz, poltsiko sakonak behar ditu muntaketa handiagoetarako.

Formatu handiko gaitasuna

Termoformatutako ontziak gutxi gorabehera 1300 × 750 × 740 mm-ko dimentsioetan ekoitzi daitezke, erretiluaren egituraren eta produkzio-baldintzen arabera. Konformazio-gaitasun zabal hori erabilgarria da ontziratze-sistema batek muntaketa handi bat edo produktu-zona anitzak estaltzen dituenean.

Barrunbeen diseinu pertsonalizatuak

Termokonformatzeak produktuaren antolamenduaren inguruan barrunbeen eredua garatzea ahalbidetzen du. Banakako barrunbeak osagaien dimentsioen arabera banatu daitezke, eta erretiluaren aztarna orokorra lehendik dauden garraio edo biltegiratze egituretara egokitu daiteke.

Garapenaren Malgutasuna

Produktu elektronikoak garapenean zehar alda daitezke. Konektoreen posizioak, karkasaren dimentsioak, PCB konfigurazioak eta osagarrien antolamenduak berrikusi daitezke. Termokonformazio-ikuspegi malgu batek erreminta pertsonalizatuak eta formatu zabaleko egiturak behar diren garapen-proiektu hautatuak onartzen ditu.

Material Barietatea

PP, PET, PS eta beste termoplastiko egokiak hartu daitezke termokonformazio prozesuan. Horri esker, erretiluaren eskakizun elektrikoak, mekanikoak eta bisualak batera ebalua daitezke.

Packaging Ezaugarriekin integrazioa

Konformazio-kontzeptuak kokapen-eremuak, pilaketa-egiturak, baoak eta bestelako xehetasun funtzionalak sar ditzake. Gainazaleko babes gehigarria behar denean, bilgarrien diseinuan hautatutako kuxin-materialak ere integra daitezke.

Termokonformazioa erabilgarria da ontziaren geometriak produktua gertutik jarraitu behar duenean osagai konplexu bat erretilu formatu generiko batera behartu beharrean.

Fabrikazio-prozesua produktuaren geometriaren, behar den portaera elektrikoaren, ekoizpen kantitatearen eta ontziratzeko estrategia orokorraren arabera hautatu behar da oraindik. Termokonformazioa prozesu-aukera bat da, ontzi elektronikoen aplikazio bakoitzaren erantzun unibertsala baino.

Non erabiltzen dira normalean ESD erretiluak?

ESD-k kontrolatutako erretilu termoformatuek elektronika-ekoizpen eta logistikako fase asko onartzen dituzte. Egitura zehatza ontziak biltegiratzeko, ikuskatzeko, produkzio-lerroen mugimendurako, fakturaziorako edo garraiatzeko pentsatutakoaren araberakoa da.

Osagai elektronikoak:konektoreak, sentsoreak, PCBekin erlazionatutako piezak, osagai erdieroaleak eta estatikoarekiko sentikorrak diren beste produktu batzuk barrunbe dedikatuetan jar daitezke.
PCB manipulazioa:zirkuitu-plakak eta muntaia elektronikoak aldi baterako biltegiratze, transferentzia eta produkzio-lerroen mugimenduan onar daitezke.
Doitasuneko pieza elektronikoak:barrunbe indibidualek manipulazio-baldintzak zehaztuta dituzten osagaien kokapen antolatua mantentzen lagun dezakete.
SMT fabrikazioa: reusable turnover trays can support repeated movement between manufacturing stages where controlled electrostatic behavior is required.

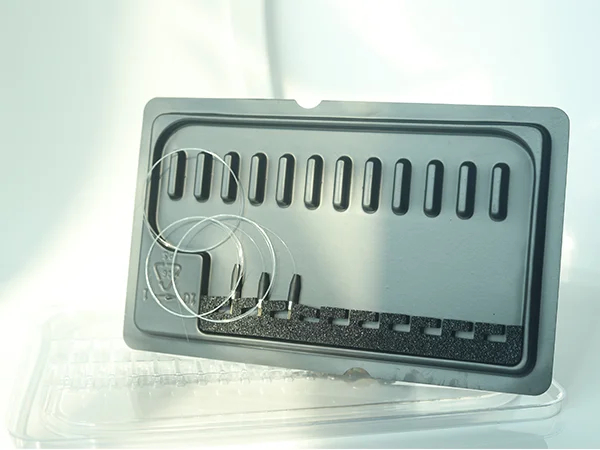

Osagai optoelektronikoak:bilgarriak komunikazio optikorako eta muntaketa optoelektronikoetarako konfigura daitezke ESD baldintza zehatzekin.
Ekipo elektroniko industrialak:osagai eta multzo handiak biltegiratzeko, barne garraiatzeko eta kontrolatutako manipulaziorako antola daitezke.

Osagaien Ikuskapena

Ikuskapenari zuzendutako ontziratzeak kokapen antolatuaren eta osagairako sarbide argiaren abantailak ditu. Gardentasuna garrantzitsua denean, PET-a har daiteke operadoreari produktua erretilu barruan geratzen den bitartean ikusteko aukera ematen dioten egituretarako.

SMT eta Produkzio-lerroen fakturazioa

Ekoizpen-inguruneek erretilu-mugimendua errepikatu dezakete prozesu faseen artean. PP kontuan hartu daiteke nekearen erresistentzia, talkaren erresistentzia eta tenperaturaren portaera behin eta berriro manipulatzearen eskakizunekin bat datozenean.

PCB eta muntaia maneiatzea

Zirkuitu-plakek eta multzoek dimentsio handiagoak eta muntatutako ezaugarri hauskorrak izan ditzakete. Beraz, erretiluen barrunbeek taulari eutsi behar diote karga jasateko diseinatuta ez dauden osagaiekin harremanetan jarri gabe.

Enbalaje optoelektronikoa

Komunikazio optikoko osagaiek gainazal sentikorrak eta dimentsio zehatzak izan ditzakete. Haien ontzi-egiturak osagaien orientazioa, kontaktu-eremuak, bereizketa eta beharrezko propietate elektrostatikoak kontuan hartu behar ditu.

Nola funtzionatzen dute garbitasuna eta produktuen babesa elkarrekin?

Elektronika bilketa ez da soilik ESD kontrolatzeko gailu bat. Garbitasuna ere garrantzitsua izan daiteke, batez ere osagaiak hauts, partikulen edo gainazaleko kutsaduraren eraginpean daudenean fabrikazioan. Ontziaren diseinuak, beraz, portaera elektrostatikoa eta erretiluaren garbitasun fisikoa aztertu behar ditu.

Ekoizpen-ingurune garbi batek hautsaren atxikipena kontrolatzen lagun dezake erretiluaren fabrikazioan. Materialen manipulazioa, konformazioa, mozketa eta biltegiratzea modu koherentean kudeatu behar dira, amaitutako erretilua nahi den aplikazio elektronikorako egokia izan dadin.

Kontrolatu Harremanetarako Eremuak

Osagaien gainazal guztiek ez dute ontziak berdin ukitu behar. Produktu batzuek gainazal kosmetikoak, agerian dauden kontaktuak, gainazal optikoak edo irtengune sentikorrak dituzte. Barrunbeen diseinuak beharrezkoak ez diren kontaktuak muga ditzake eta eremu delikatuak egitura-ertzetatik urrun eduki ditzake.

Erabili txertaketa babesgarriak egokia denean

Hautatutako ontzi-diseinuek kuxin-materialak txerta ditzakete, hala nola belakia, non kontaktu leun-geruza gehigarria behar den. Ikuspegi honek gainazaleko kontaktua eta manipulazio-markak murrizten lagun dezake itxura edo ukipen-sentsibilitatea handiagoa duten produktuen kasuan.

Mantendu manipulazio-praktikak garbiak

Ontzien errendimendua ekoizpenaren ondoren eta baita produkzioan gertatzen denaren araberakoa da. Biltegiratze garbiak, karga kontrolatutako praktikak eta manipulazio-prozedura egokiak erretiluaren aurreikusitako egoera mantentzen lagun dezakete osagaira iritsi aurretik.

Demagun Berrerabilpena

Erretilu berrerabilgarriak manipulazio-ziklo asko igaro daitezke. Berrerabilpena ontziratzeko sistemaren parte denean, diseinuak nekea, behin eta berriz garbitzea, pilatzea eta behin eta berriz kargatzea kontuan hartu behar ditu. PP erabilgarria izan daiteke ezaugarri horiek behar den errendimendu elektriko eta mekanikoarekin bat datozen aplikazioetan.

Garbitasun printzipioaESD kontrola eta garbitasuna ontzi-baldintza osagarri gisa ebaluatu behar dira, batez ere doitasun-osagaien eta produkzio-lerroen manipulaziorako.

ISOn oinarritutako kalitatearen kudeaketak prozesuen kontrolerako esparru egituratu bat eskain dezake, eta hirugarrenen proba aplikagarriak erabil daitezke material edo produktuaren ezaugarri garrantzitsuak bezeroen eskakizunen arabera ebaluatzeko.

Zer informazio behar da pertsonalizatutako garapenerako?

Pertsonalizatutako erretiluak hobeto funtzionatzen du ontziaren diseinua produktuari eta manipulazio-prozesuari buruzko informazio argiarekin hasten denean. Zenbat eta sarrera osatuagoa izan, orduan eta errazagoa izango da barrunbearen geometria, materialaren norabidea, erresistentzia tartea eta erretiluaren egitura orokorra zehaztea.

Definitu produktua.Eman produktuaren dimentsioak, forma orokorra, irtengune kritikoak eta ukipenik gabe egon behar duten eremuak.
Manipulatzeko ingurunea definitu.Azaldu erretilua biltegiratzeko, eskuz transferitzeko, produkzio-lerroen fakturaziorako, ikuskatzeko, pilatzeko edo garraiatzeko erabiltzen den.
Definitu ESD eskakizuna.Adierazi behar den gainazaleko erresistentzia-tartea edo osagaiari dagokion ontziratze-eskakizuna.
Zehaztu erretiluaren neurriak.Eman nahi den luzera, zabalera, altuera eta garraio-ontziek edo produkzio-ekipoek ezartzen dituzten mugak.
Barrunbeen egitura definitzea.Barrunbe kopurua, barrunbeen sakonera, tartea, orientazioa eta produktua kargatzeko norabidea zehaztu.
Funtzio osagarriak definitu.Identifikatu pilaketa, habia, kuxin, kokapen-ezaugarriak, irekidurak, etiketak edo logotipo-eskakizunak, hala badagokio.
Berrikusi materialaren norabidea.Konparatu PP, PET eta PS aplikazioaren eskakizun elektriko, mekaniko, tenperatura eta itxurarekin.

Marrazkiak eta Dimentsio Datuak

Ingeniaritza marrazkiek dimentsio kritikoei, perdoiei eta osagaien interfazeei buruzko informazio zehatza eman dezakete. Dimentsio-zehaztapenak ere erabilgarriak dira produktuak geometria nahiko sinplea duenean.

Produktu fisikoari buruzko informazioa

Produktu fisiko batek forma irregularrak, benetako kontaktu-azalak, altuera-trantsizioak eta osagai irtenak argitzen lagun dezake, oinarrizko dimentsioen bidez soilik deskribatzeko zailak izan daitezkeen. Helburua paketeen gutun-azal erreala ulertzea da barrunbearen diseinua amaitu aurretik.

Enbalatzeko Ekipamendua eta Logistika

Erretilua fabrikan zehar mugitzeko moduaren inguruan ere diseinatu behar da. Edukiontzien dimentsioak, pilatzeko altuerak, habia-sakonera, garraiatzailearen sakea eta operadorearen sarbideak azken forman eragina izan dezakete.

Proiektuaren zehaztapenak, beraz, erretiluaren ibilbide osoa deskribatu behar du, kargatzetik biltegiratze eta produkzio-lerroaren transferentziatik bere azken ontziratze edo garraio faseraino. Ikuspegi zabalago honek barrunbearen diseinuak prozesuaren urrats bakarra ebazten laguntzen du.

Zer egiaztatu behar da bidali aurretik?

Amaitutako erretilu elektronikoak ikuspuntu elektrikotik zein fisikotik egiaztatu behar dira. Erretilu batek aurreikusitako neurriak bete ditzake behar den erresistentzia ezaugarria mantentzen ez duen bitartean, erresistentzia tartea bete dezakeen bezala barrunbea edo pilaketa arazoak dituen bitartean.

Kalitate Arloa	Zer egiaztatu	Zergatik Garrantzitsua
Gainazaleko erresistentzia	Egiaztatu zehaztutako erresistentzia elektrikoaren barrutia proba-ekipo egokiekin.	Amaitutako ontziek eskatutako ESD zehaztapena betetzen dutela baieztatzen du.
Neurriak	Egiaztatu erretiluaren luzera, zabalera, altuera, barrunbearen neurriak eta tarte kritikoa.	Osagaien kokapen egokia eta ontziratze sistemarekin bateragarritasuna onartzen du.
Formaren zehaztasuna	Ikuskatu barrunbearen forma, izkinak, hormak, baoak eta osatutako profilak.	Babes fisiko koherentea eta karga-errendimendua ziurtatzen laguntzen du.
Gainazalaren egoera	Egiaztatu ikusgai dauden akatsak, kutsadura eta erretiluaren garbitasun orokorra.	Doitasun elektronikoaren manipulazioaren eskakizunak onartzen ditu.
Pilatzea edo habia egitea	Egiaztatu erretiluak ondo lerrokatzen direla pilatuta edo habiaratuta daudenean.	Manipulazioaren egonkortasuna eta biltegiratzeko bateragarritasuna hobetzen ditu.
Babes-ezaugarriak	Kuxin-eremuak, kokapen-egiturak eta produktuarekin harremanetan jartzeko guneak egiaztatzea.	Nahigabeko mugimendua eta osagai sentikorrekin kontaktua murrizten laguntzen du.

Egiaztapen Elektrikoa

Zehaztutako gainazaleko erresistentzia-tartea erresistentzia-probarako ekipo egokiekin egiaztatu daiteke. Egiaztapena aplikatu beharreko proba-metodoaren eta ontziratze-baldintzaren arabera egin behar da.

Dimentsioaren egiaztapena

Dimentsio kritikoak adostutako diseinu-baldintzen arabera neurtu behar dira. Arreta berezia eman behar zaio barrunbearen sakonerari, barrunbearen posizioari, erretiluaren perimetroari eta osagaiarekin edo kanpoko manipulazio-ekipoarekin zuzenean konektatzen den edozein ezaugarriri.

Garbitasun-ikuskapena

Amaitutako erretiluak ikuskatu behar dira kutsadura ikusgai dagoen eta material-hondakinak ikusteko. Hau bereziki garrantzitsua da ontzi elektronikoetarako, non garbitasunak manipulazio-ingurunean eragina izan dezakeen.

Produkzioaren koherentzia

Kalitatearen kudeaketak materialaren sarrera, konformazio-baldintzak, mozketa, ikuskapena eta produktu amaituaren manipulazioa izan behar ditu. Prozesu errepikakorra garrantzitsua da erretiluaren ezaugarri elektriko eta fisikoek koherenteak izan behar dutelako ekoizpen osoan.

Beharrezkoa denean, lehengaiek eta amaitutako produktuek hirugarrenen probak ere egin ditzakete. Proba-esparru zehatza bezeroaren eskakizun teknikoen eta aurreikusitako aplikazio elektronikoaren arabera ezarri behar da.

	Azken ikuskapenaren printzipioaEgiaztatu errendimendu elektrikoa, dimentsioak, barrunbeen geometria, gainazaleko egoera, pilatzeko portaera eta babes-ezaugarriak elkarrekin, zehaztapen bakarra egiaztatu beharrean.

Termoformatutako ontzi pertsonalizatuen gaitasunen ikuspegi zabalagoa lortzeko, bisitatuEnbalaje termoplastiko antiestatikoaketa konparatu beharrezko materiala, erresistentzia-tartea, erretiluaren egitura eta aplikazio-baldintzak ontziratzeko zehaztapena amaitu aurretik.

Maiz egiten diren galderak

Q1. Zein gainazaleko erresistentzia-tarte zehaztu daiteke?

Ontziak 1.0×10⁴Ω eta 1.0×10¹¹Ω arteko gainazaleko erresistentzia tarte batean konfigura daiteke. Zehaztapen egokia osagai elektronikoaren, ESD babesaren eskakizunen eta manipulazio-ingurunearen araberakoa da.

Q2. Zein material da egokia ESD erretilu baterako?

PP kontuan hartu daiteke malgutasun nekearen erresistentzia, talkaren erresistentzia, tenperaturaren erresistentzia eta manipulazio errepikatua garrantzitsuak direnean. PET egokia da gardentasuna eta zurruntasuna lehentasunak diren lekuetan, eta PS osagai elektronikoen erretilu-egitura orokorretarako kontuan hartu daitekeen bitartean. Azken aukerak benetako aplikazioan oinarritu behar du.

Q3. Erretilua SMT manipulatzeko diseinatu al daiteke?

Bai. PPn oinarritutako erretilu termoformatuak SMTrekin erlazionatutako osagaien manipulazio eta fakturazio aplikazioetarako erabil daitezke, non manipulazio errepikatua, inpaktuen erresistentzia eta propietate elektrostatiko kontrolatuak behar diren.

Q4. Zein da termoformatutako ontziaren gehienezko tamaina?

Termoformatutako ontziak 1300 × 750 × 740 mm inguru izatera irits daitezke, erretiluaren geometria, materiala, erreminten antolaketa eta ekoizpen-baldintzen arabera.

Q5. Barrunbeen diseinua pertsonalizatu al daiteke osagai ezberdinetarako?

Bai. Erretiluaren dimentsioak, barrunbearen forma, barrunbearen sakonera, kokapen-eremuak, hormaren lodiera, pilatzeko egitura eta beste xehetasun funtzional batzuk garatu daitezke osagaien dimentsioen eta manipulazio-ingurunearen inguruan.

6.G. Erretilu kolore desberdinak ekoiz daitezke?

Bai. Kolorea pertsonalizatu daiteke ontziaren diseinuaren eta aplikazioaren eskakizunen arabera. Hautatutako kolorea ere kontuan hartu behar da materialaren ezaugarriekin eta beharrezko ESD zehaztapenarekin batera.

7.G. Logotipoak edo identifikazio-markak gehi daitezke?

Bai. Logotipoaren inprimaketa, produktuen identifikazioa eta hautatutako marka-eskakizunak ontziratze pertsonalizatuaren diseinuan sar daitezke, hala badagokio.

8.G. Integratu al daitezke pilaketa eta habia egiteko egiturak?

Bai. Pilatze eta habia egiteko ezaugarriak erretiluaren dimentsioen, barrunbeen antolamenduaren eta logistika eskakizunen arabera diseinatu daitezke. Ezaugarri hauek kargatutako eta deskargatutako erretiluaren baldintzekin batera ebaluatu behar dira.

9.G. Kuxin materialak gehitu al daitezke?

Hautatutako diseinuek kuxin-materialak txerta ditzakete, hala nola, belakia, ukipen leun-geruza gehigarri bat ontziratutako produkturako erabilgarria denean. Kokapena eta materiala osagaiaren gainazalaren eta manipulazio-baldintzen arabera aukeratu behar dira.

Q10. Zer informazio eman behar da erretilu pertsonalizatu baterako?

Informazio erabilgarria osagaien dimentsioak, marrazkiak, produktu fisikoaren xehetasunak, beharrezko erresistentzia-tartea, erretiluaren tamaina, barrunbeen diseinua, manipulazio-ingurunea, materialen hobespenak, pilaketa edo habia-eskakizunak eta nahi den itxura edo markatze xehetasunak barne hartzen ditu.

Eraiki ESD erretilu bat Benetako Elektronika aplikazioaren inguruan

Enbalaje elektronikoa fidagarriagoa bihurtzen da eskakizun elektrikoa eta egitura fisikoa elkarrekin garatzen direnean. Gainazalaren erresistentzia, material aukeraketa, barrunbearen geometria, hormaren lodiera, produktuaren kokatzea, garbitasuna eta manipulazio baldintzek azken ontziaren zehaztapenean laguntzen dute.

Proiektuaren laburpen argi batek osagaien dimentsioak, marrazkiak, beharrezko erresistentzia tartea, erretiluaren aztarna, barrunbeen diseinua, pilatzeko baldintzak eta ekoizpen baldintzak izan ditzake. Xehetasun horiei esker, erretilu formatu generiko batean oinarritu beharrean, benetako prozesu elektronikora egokitzen den ontzi-egitura garatzea errazten da.

ESD termoformatutako ontzi pertsonalizatuen eskakizunetarako,Shunxin-i buruz gehiago ikasietajarri gurekin harremanetan zure elektronika-ontzien baldintzak eztabaidatzeko.

Azken materiala, erresistentzia, geometria eta ekoizpen-zehaztapenak osagaiaren, manipulazio-prozesuaren eta aplikagarriak diren kalitate-baldintzen arabera baieztatu behar dira.
